Elektrisüsteemides,voolutrafodja pingetrafosid kasutatakse tavaliselt voolu ja pinge ohutu ja täpse mõõtmise ja juhtimise tagamiseks. Kuigi need kaks seadet funktsioonilt kattuvad, on nende disainis, tööpõhimõtetes ja rakendusstsenaariumides olulisi erinevusi.

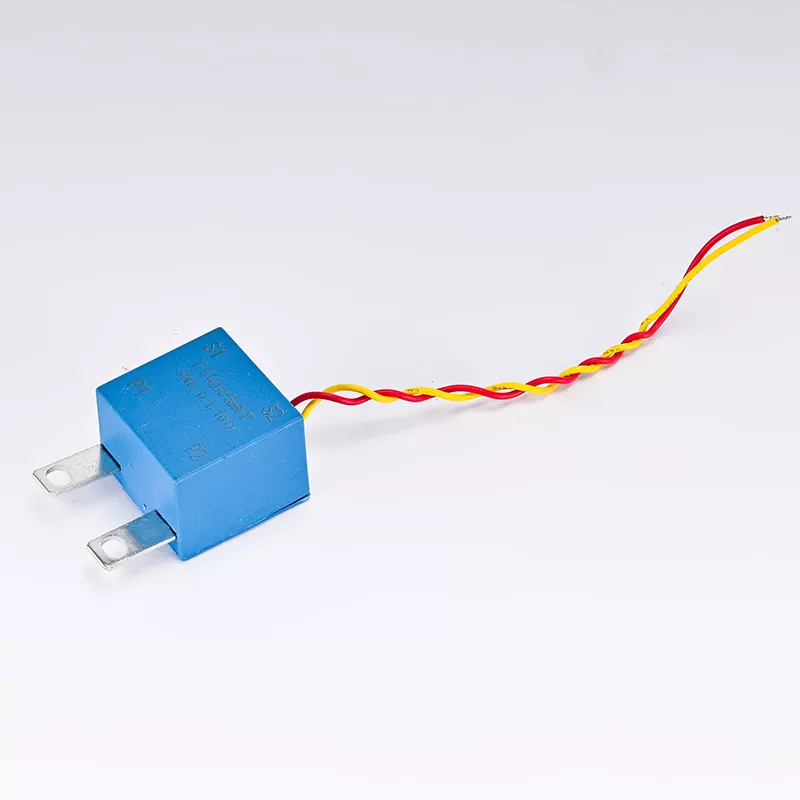

Põhimõtteliselt on voolutrafo (CT) seade, mis muudab suured voolud väikesteks vooludeks ja see töötab elektromagnetilise induktsiooni põhimõttel. Elektrisüsteemides kasutatakse CT-sid sageli suurte voolude mõõtmiseks, et kaitsta ja juhtida ahelaid. CT primaarmähis on ahelas otse jadamisi ühendatud, sekundaarmähis aga mõõtevahendi või kaitseseadmega. Kui vool läbib primaarpoolt, tekib elektromagnetilise induktsiooni põhimõttel sekundaarküljel vastav vool. Pingetrafo (VT) on seade, mis muundab kõrgepinge madalpingeks, samuti elektromagnetilise induktsiooni põhimõttel. VT-sid kasutatakse elektrisüsteemide kõrgepinge mõõtmiseks, et tagada ohutus ja täpsus. VT primaarmähis on ahelas paralleelselt ühendatud, sekundaarmähis aga mõõteriista või kaitseseadmega. Kui primaarpoolel on pinge, tekib elektromagnetilise induktsiooni põhimõttel vastav pinge sekundaarpoolel.
Neil kahel on erinevad mõõtmise eesmärgid.Voolutrafodkasutatakse peamiselt voolu mõõtmiseks elektrisüsteemide jälgimiseks ja kaitsmiseks. Neid saab kasutada voolu mõõtmiseks, energia mõõtmiseks, lühisekaitseks ja ülekoormuskaitseks. CT väljundvool on tavaliselt standardiseeritud 5 amprini või 1 amprini, et ühilduda standardsete mõõteriistade ja kaitseseadmetega.
Pingetrafosid kasutatakse peamiselt pinge mõõtmiseks elektrisüsteemide jälgimiseks ja kaitsmiseks. Neid saab kasutada pinge mõõtmiseks, energia mõõtmiseks, isolatsiooni jälgimiseks ja ülepingekaitseks. VT väljundpinge on tavaliselt standardiseeritud 100 volti või 100/√3 volti, et ühilduda standardsete mõõteriistade ja kaitseseadmetega.
Neil kahel on erinevad disainifookused. Voolutrafod peavad projekteerimisel arvestama voolu ohutusega. Kuna CT-d on vooluringis otse jadamisi ühendatud, peavad need vastu pidama ahelas esinevale lühisvoolule. CT esmane külg on tavaliselt projekteeritud suurema ristlõikepinnaga, et vähendada takistust ja soojuskadusid, tagades samas ohutu töö lühise tingimustes.
Pingetrafod peavad projekteerimisel arvestama pingeohutusega. Kuna VT-d on vooluringis paralleelselt ühendatud, peavad need taluma ahela ülepingeid. Tavaliselt on VT primaar- ja sekundaarkülje vahel kõrge isolatsioonitugevusega isolatsioon, et tagada ohutu töö kõrgepinge tingimustes. Rakendusvaldkonnas kasutatakse voolutrafosid laialdaselt elektrisüsteemi erinevates lülides, sealhulgas elektrijaamades, alajaamades ja jaotusvõrkudes. Neid saab paigaldada sellistele seadmetele nagu ülekandeliinid, trafod ja mootorid, et jälgida ja kaitsta neid seadmeid ülekoormuse ja lühiste eest. Pingetrafosid kasutatakse laialdaselt ka erinevates elektrisüsteemi lülides, eriti olukordades, kus kõrgepingeid on vaja mõõta ja juhtida. Neid saab paigaldada alajaamadesse ja jaotusvõrkudesse, et jälgida ja kaitsta elektrisüsteeme ülepinge ja isolatsioonivigade eest.
Vigade osas onvoolutrafoviga tuleneb peamiselt magnetilise küllastuse ja sekundaarse külgkoormuse mõjust. Vea vähendamiseks projekteeritakse CT tavaliselt suurema magnetilise läbilaskvusega ja väiksema sekundaarse külgtakistusega. CT täpsus on tavaliselt vahemikus 0,2% kuni 0,5%, mis on enamiku elektrisüsteemi rakenduste jaoks piisav. Pingetrafo viga tuleneb peamiselt magnetilise küllastuse ja sekundaarkoormuse mõjust, samuti primaar- ja sekundaarkülje vahelisest isolatsioonikaost. Vea vähendamiseks projekteeritakse VT tavaliselt suure magnetilise läbilaskvusega ja väikese sekundaarse takistusega ning kasutatakse suure isolatsioonitugevusega materjale. VT täpsus on tavaliselt vahemikus 0,2% kuni 0,5%, mis on enamiku elektrisüsteemi rakenduste jaoks piisav.
Hooldusülevaatuse nõuete osas hõlmab voolutrafo hooldus tavaliselt primaar- ja sekundaarpoole ühenduste kontrollimist ning selle kontrollimist, et CT ei oleks magnetiliselt küllastunud ega kahjustatud. CT kalibreerimine toimub tavaliselt pärast paigaldamist ja korrapärase hoolduse käigus, et tagada mõõtmise täpsus. Pingetrafo hooldus hõlmab tavaliselt primaar- ja sekundaarpoole ühenduste kontrollimist ning selle kontrollimist, et VT ei oleks magnetiliselt küllastunud ega kahjustatud. Mõõtmistäpsuse tagamiseks teostatakse VT kalibreerimine tavaliselt pärast paigaldamist ja korralise hoolduse käigus.
